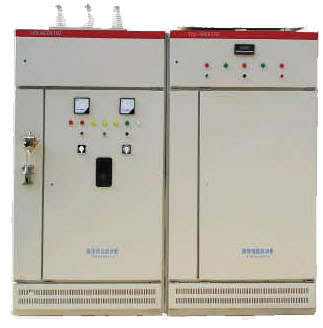

配電柜

二次接線流程
一、按照原理圖來了,不在同一位置的的要上端子,千萬不要一個端子接3根線。查錯就不是那么查了,只能按照原理圖來一個個對。
(1)導線橫截面的選用:
市電(交流220V)電壓回路的線用1.5平方毫米的;電流回路用2.5平方毫米的。蓄電池一般用1.5平方毫米就可以。
?。?)接線時候,要檢查好導線兩端的信號是否對應,以免造成不必要的錯誤。
?。?)主要的是看明白原理圖及接線圖。
二、如果是新手要先審圖,整理一條自己的思路,而且還可以檢查一下圖紙有沒有問題,不懂的地方可以先弄明白,這樣有利于做線。然后才開始接線。整個接線的過程都需要細心,當然,如果你是老手的話,就不用說這么多了。
施工人員應認真閱讀并熟悉二次線符號,要將二次接線圖與原理圖進行核對,確保接線圖正確無誤。
對二次接線施工的要求:按圖施工,接線正確;導線與電氣元件采用螺栓連接、插接、焊接或壓接等,均應牢固可靠,接線良好;配線整齊清晰、美觀;導線絕緣良好,無損傷;柜內導線不應有接頭;回路編號正確,字跡清晰。
電纜芯線截面的選擇還應符合下列要求:
(1)電流回路:應使電流互感器的工作準確等級,此時,如無可靠根據,可按斷路器的電流容量確定大短路電流。
(2)電壓回路:當全部保護裝置和自動裝置動作時(考慮到發展,電壓互感器的負荷大時),電壓互感器保護和自動裝置屏的電纜壓降不應超過額定電壓的3%。
(3)操作回路:在大負荷下,操作母線設備的電壓降,不應超過10%額定電壓。
電流互感器二次繞組不允許開路,電壓互感器二次側不允許短路二次接線前,應熟悉一下圖紙:
?。?)原理圖(表示各回路的工作原理和相互作用。圖紙不久表示出二次回路中各元件的連接方式,而且還表示出與一次回路有關的聯系)
(2)展開圖
?。?)端子排圖
(4)安裝接線圖
